青岛丰东热工技术讲述热处理电阻炉的应用原理

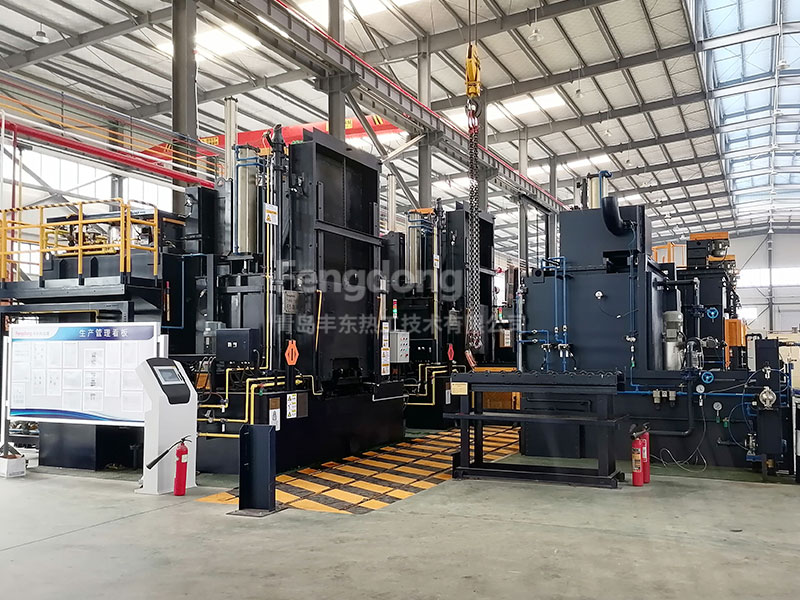

工业上用的热处理电阻炉一般由电热元件、砌体、金属壳体、炉门、炉用机械和电气控制系统等组成。加热功率从不足一千瓦到数千千瓦。工作温度在650℃以下的为低温炉；650～1000℃为中温炉：1000℃以上为高温炉。在高温和中温炉内主要以辐射方式加热。在低温炉内则以对流传热方式加热，电热元件装在风道内，通过风机强迫炉内气体循环流动，以加强对流传热。热处理电阻炉有室式、井式、台车式、推杆式、步进式、马弗式和隧道式等类型。可控气氛炉、真空炉、流动粒子炉等也都是电阻炉。

热处理电阻炉电热元件具有很高的耐热性和高温强度，很低的电阻温度系数和良好的化学稳定性。常用的材料有金属和非金属两大类。金属电热元件材料有镍铬合金、铬铝合金、钨、钼、钽等，一般制成螺旋线、波形线、波形带和波形板。非金属电热元件材料有碳化硅、二硅化钼、石墨和碳等，一般制成棒、管、板、带等形状。电热元件的分布和线路接法，依炉子功率大小和炉温要求而定。

热处理电阻炉与火焰炉相比，具有结构简单、炉温均匀、便于控制、加热质量好、无烟尘、无噪声等优点，但使用费较高。电阻炉是以电流通过导体所产生的焦耳热为热源的电炉。电阻炉以电为热源，通过电热元件将电能转化为热能，在炉内对金属进行加热。电阻炉和火焰比，热效率高，可达50－80℅，热工制度容易控制，劳动条件好，炉体寿命长，适用于要求较严的工件的加热，但耗电费用高。

按传热方式，热处理电阻炉分为辐射式电阻炉和对流式电阻炉。
