亚温淬火热处理工艺改善零件冲击韧性

低碳板条马氏体具有良 好的强韧性，但研究表明：低碳合金钢经亚温淬火热处理后，在板条马氏体基体上分布少量纤维状铁素体，在外力作用下，裂纹首先在其中萌生和扩展，裂纹的萌生和扩展都将吸收能量，从而提高钢的韧性。

亚温淬火强韧化效果与双相区热前组织有关，在亚温淬火后必须保证有一定取向的细小针状铁素体析出物时，亚温淬火才有效，才能提高冲击韧性。原始组织为板条马氏体时强化效果最好。慢速加热更有利于获得马氏体、铁素体相间平行分布的纤维状组织。亚温淬火加热温度较低，在两相区加热时晶粒长大倾向比较小，所以淬火热处理组织晶粒细小，故韧性得到提高。

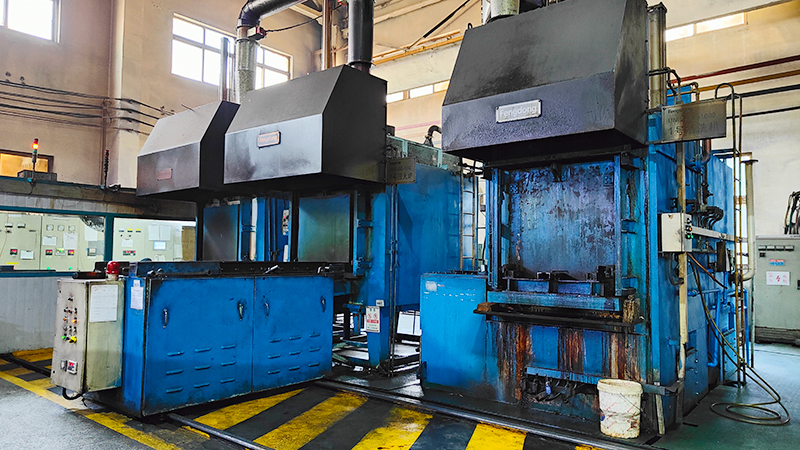

青岛丰东热工技术有限公司，采用自主研发UNICASE密封箱式多用炉，对石油机械泥浆泵用阀体阀座进行渗碳热处理后再进行亚温二次淬火，得到板条马氏体基体上分布少量纤维状铁素体，通过冲击试验，结果表明此工艺热处理后的产品能显著提高产品的冲击韧性，使产品在寒冷的恶劣条件下使用寿命大大提高。
